A közepes és nagyfeszültségű tápkábel -infrastruktúra kritikus világában a szigetelés integritásának biztosítása kiemelkedő fontosságú. A váratlan hibák költséges kiesésekhez, biztonsági veszélyekhez és kiterjedt javítási munkákhoz vezetnek. Itt aKábel VLF tesztelőNélkülözhetetlen diagnosztikai eszközként jelenik meg a közművek, ipari növények és speciális tesztelő társaságok számára. De mi pontosan ez, és miért olyan fontos képessége az egyszerű feszültség alkalmazáson túl?

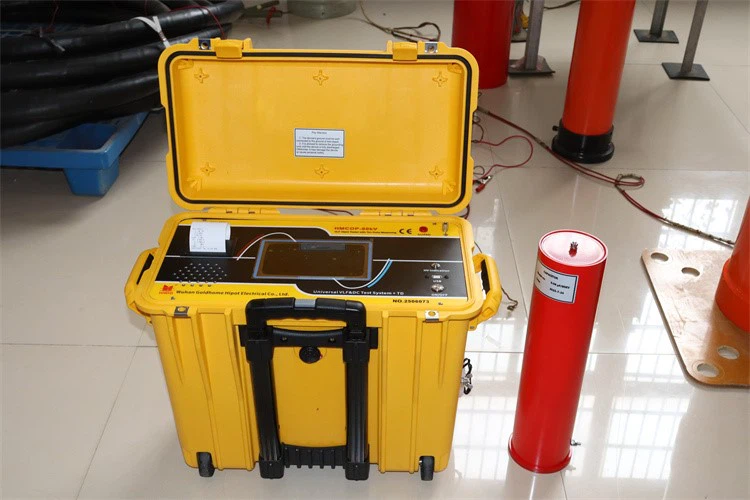

Mi az a kábel VLF teszter?
A Cable VLF teszter lényege egy speciális eszköz, amelynek célja a szigetelés egészségének és integritásának értékelése közepes feszültségen (jellemzően 5kV - 69 kV) és nagyfeszültségű tápkábeleken. Az 50/60 Hz -en működő standard AC tápegységektől eltérően a VLF tesztelők AC kimenetet generálnak aNagyon alacsony frekvencia- általában0,1 Hz vagy 0,01 Hz- Ez az alacsony frekvenciájú drasztikusan csökkenti a kábel kapacitásának feltöltéséhez szükséges reaktív teljesítményt, összehasonlítva a hálózati frekvencia AC teszteléssel. Az eredmény? Egy lényegesen kisebb, könnyebb, hordozhatóbb egység, amely hatékonyan képes tesztelni a hosszú kábel futtatásait könnyen elérhető energiaforrásokkal, például a standard generátorokkal vagy akár a jármű -inverterekkel.
Beyond Pass/Fail: A disszipációs tényező (Tan delta) mérése hatalma
Miközben a VLF -en nagyfeszültségű (HIPOT) tesztet alkalmaznak, hogy ellenőrizze az azonnali bontást, a közös alkalmazás, a modern kábel VLF tesztelők legértékesebb diagnosztikai tulajdonsága abban rejlik, hogy képesek mérni.Eloszlatási tényező (DF), más néven ismertTan delta (tan δ).
A dielektromos veszteség megértése:A kábelszigetelés dielektromos anyagként működik. AC feszültség alatt egy ideális szigetelőnek csak a kapacitív töltési árama áramlik rajta, tökéletesen a fázisból a feszültséggel (fázisszög=90 fok). A valóságban a hiányosságok (mint például a vízfák, a szennyeződések, a mikro - üregek vagy az öregedés) ellenálló szivárgási utat hoznak létre. Ez az ellenálló alkatrész hőt, az úgynevezett hőt fogyaszt.Dielektromos veszteség.
Amit a Tan Delta mér:Az eloszlás tényezője számszerűsíti ezt az energiavesztést a szigetelésen belül. Ez az ellenálló szivárgás áramának és a kapacitív töltési áramnak a aránya (tan δ Δ=i_r / i_c). Gondolj arra, hogy mérje meg, hogy a kondenzátor (a kábelszigetelés) milyen "tiszta".
Tökéletes szigetelés:Közel 0 (pl., <0,001).
Öregedés/lebomlott szigetelés:A magasabb értékek (pl.> 0,01 - 0.05+) jelzik a megnövekedett ellenállási szivárgási útvonalakat, amelyek az elveszített energiát és a potenciális kudarc kockázatát képviselik. Ez a növekedés azprogresszíva szigetelés romlásával.
Miért kritikus a Tan delta a VLF teszteléssel?
Proaktív diagnózis:A Tan Delta nem csak egy passz/kudarc -mérő. Ez biztosítja amennyiségi mutatóaáltalános egészségi állapotésöregedési foka teljes kábelszigetelő rendszerből jóval a katasztrofális hiba bekövetkezése előtt. A növekvő tan delta értékek olyan problémákat jeleznek, mint a vízfa növekedése vagy a termikus lebomlás.
Érzékeny a korai - színpadi hibákra:Különösen érzékenyelosztott öregedési jelenségMint például avízfákAz XLPE kábelekben vagy a nedvességkötésben a PILC kábelekben - olyan hibák, amelyek még nem okoznak bontást egy standard hipot -teszt során, de jelentősen csökkentik a fennmaradó kábel élettartamát.
Trend az idő múlásával:A segédprogramok rendszeresen (pl. 1-3 évente) képesek megmérni a Tan delta értékeit ugyanazon a kábeláramkörön. A tendencia nyomon követésével megjósolhatják a szigetelés lebomlását és a célzott kábelcsere -helyettesítést proaktív módon, a karbantartási költségvetés optimalizálásával és a nem tervezett kiesések minimalizálásával. Képzelje el, hogy azonosítja a kábel olyan részét, amelynek Tan -delta öt év alatt megduplázódott - ez egyértelmű jelölt az ütemezett csere előtt, mielőtt sikertelen.
Benchmarking:A Tan delta -értékek referenciaértéket biztosítanak a különböző kábelszakaszok vagy hasonló áramkörök egészségének összehasonlításához a hálózaton keresztül.
Hogyan hajtják végre a Cable VLF tesztelőket a Tan delta mérését
A fejlett VLF tesztelők integrálják a kifinomult jelfeldolgozást:
Alkalmazza a VLF AC feszültséget:Általában a kábelgyár alatti szinten ellenáll a szintnek (pl. 1.5 - 2} UO), hogy elkerülje a potenciálisan lebomlott kábelek feleslegesen.
Mérje meg a feszültség és az áram hullámformáit:Magas - A precíziós áramkörök rögzítik a kábelre felhasznált feszültség pontos fázist és nagyságát, és az ebből eredő áram átfolyik rajta.
Számítsa ki a fázisszög eltolódását:A műszer kiszámítja a feszültség és az áram hullámformák fázisszög -különbségét (Δ).
Számítsa ki a tan δ -t:Ennek a fázisszögváltásnak (tan δ) érintője a felhasználó számára megjelenített eloszlás -tényező.
Kábel VLF tesztelő kiválasztása: Keresse meg a Tan delta képességét
A Cable VLF teszter kiválasztásakor prioritássá tétele a kínálat modelleitPontos és megbízható Tan delta mérésKépesség. Fontolja meg:
Mérési pontosság:Keresse meg a specifikációkat a Milli - tartományban (pl., ± 0,0001 vagy hasonló).
Jelszűrés:A jó zaj -elutasítás elengedhetetlen a stabil leolvasásokhoz, különösen ipari környezetben vagy hosszú, zajos kábeleknél.
Diagnosztikai szoftver:Az integráció olyan szoftverrel, amely elősegíti a trend adatait és az eredmények idővel történő megjelenítését jelentősen javítja az eszköz értékét.
Következtetés
A Cable VLF teszter sokkal több, mint egy hordozható AC hipotkészlet. Meghatározó értéke az engedélyezésben rejlikveszteség érintő mérése (Tan delta), egy alapvető diagnosztikai technika, amely átalakítja a kábel tesztelését egy egyszerű passz/kudarc -ellenőrzésről egy erőteljes prediktív és állapotértékelési eszközre. A szigetelésen belüli dielektromos veszteségek számszerűsítésével a Tan Delta mély betekintést nyújt a kábel öregedési folyamatába, a nedvességtartalomba és az általános szigetelési integritásba - lehetővé téve az eszközkezelők számára, hogy megalapozott, proaktív döntéseket hozzanak az energiarendszer megbízhatóságának fenntartása érdekében.
