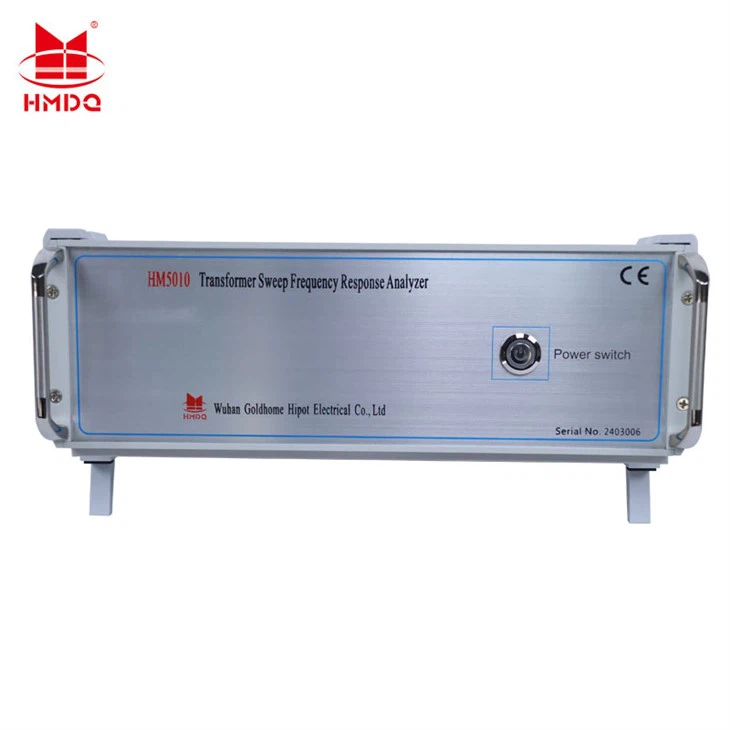

Transzformátor Sweep Frequency Test SFRA

A Transformer tekercselés alakváltozás-vizsgálója egy nagy pontosságú{0}}mérőrendszerből áll, amely egy laptop számítógépből és egy mikrokontrollerből áll. Kompakt felépítésével és egyszerű működésével átfogó tesztelési és elemzési lehetőségeket kínál. A felhasználók a használati útmutató alapján vagy rövid betanítás után önállóan kezelhetik a készüléket.

A szálláslekérdezés elküldése

Leírás

Műszaki paraméterek

Termék áttekintése és alkalmazásaForgatókönyvek

Termék áttekintése

A Transzformátor tekercselés deformációja/sweep Frequency Tester egy nagy pontosságú{0}}mérőrendszerből áll, amely egy laptop számítógépből és egy mikrokontrollerből áll. Kompakt felépítésével és egyszerű működésével átfogó tesztelési és elemzési lehetőségeket kínál. A felhasználók a használati útmutató alapján vagy rövid betanítás után önállóan kezelhetik a készüléket.

Jellemzők és előnyök

1. Az adatgyűjtés és -vezérlés nagy sebességű,{1}}integrált mikroprocesszort használ.

2. A laptop és a műszer közötti kommunikáció USB interfészt használ.

3. A laptop és a műszer közötti kommunikáció vezeték nélküli Bluetooth interfészt vagy vezeték nélküli WiFi interfészt (opcionális tartozék) használhat.

A vezeték nélküli WiFi interfész tovább megkönnyíti a kényelmes használatot táblagépeken és okostelefonokon.

4. A hardvermag DDS-specifikus digitális nagy-frekvenciás söpréstechnológiát (USA) alkalmaz. A tesztelés pontosan diagnosztizálja a tekercselési hibákat, például torzulást, kidudorodást, elmozdulást, dőlést, -közi rövidzárlat-deformációt és a fázis---fázisérintkezős rövidzárlatokat.

5. Nagy sebességű-kétcsatornás-16-bites A/D mintavételezés (a helyszíni fokozatkapcsoló-beállítások látható hullámforma-görbét eredményeznek).

6. Szoftver-beállítható jelkimeneti amplitúdó, maximális csúcs ±10V.

7. A számítógép automatikusan elemzi a teszteredményeket és elektronikus dokumentumokat állít elő (Word formátum).

8. Kettős mérési rendszer, amely támogatja a lineáris sweep és a szegmentált sweep módokat, kompatibilis mindkét uralkodó hazai mérési módszerrel.

9. Az amplitúdó-frekvencia-jellemzők megfelelnek az amplitúdó-frekvencia-karakterisztikára vonatkozó nemzeti műszaki előírásoknak.

10. Automatizált tesztadat-elemző rendszer.

Alkalmazandó feltételek

1. Lineáris sweep eloszlás

Sweep mérési tartomány: (10Hz) – (10MHz) 40 000 sweep ponttal, 0,25kHz, 0,5kHz és 1kHz felbontással.

2. Szegmentált sweep mérési eloszlás

Sweep mérési tartomány: (0,5kHz) - (1MHz), 2000 sweep pont;

(0,5 kHz) – (10 kHz)

(10kHz) – (100kHz)

(100 kHz) – (500 kHz)

(500 kHz) – (1000 kHz)

További információk

Alapfelszerelés

SFRA Analyzer fő egység -1

Laptop SFRA szoftverrel -1

Kommunikációs kábel (USB/Ethernet) -1

Kimeneti (forrás) koaxiális kábel aligátorkapcsokkal -1

Bemeneti (mérő) koaxiális kábel aligátorkapcsokkal -1

Nehéz-Aligátor klipek (tartalékok) -4

Dedikált földelőkábel (rövid, vastag) -1

Biztonsági és kritikus tartozékok

Lockout/Tagout (LOTO) készlet -1 szett

Hordozható földelő és rövid{0}}vágókészlet -1 szett

Feszültségvizsgáló / Megger -1

Fényképezőgép/okostelefon (kapcsolati fényképekhez) -1

Karbantartási GYIK

Q: Mi a célja az SFRA tesztelésének?
V: A transzformátor tekercsének egyedi „ujjlenyomat” reakcióját összehasonlítva a korábbi mérésekkel vagy hasonló tekercsekkel, észlelik a tekercselésen belüli belső mechanikai sérüléseket vagy deformációkat, mint például a kihajlás, elmozdulás vagy a rögzítőelemek kilazulása.

Q: Feszült-e a transzformátor a tesztelés alatt?
V: Nem. A tesztelést olyan transzformátorokon hajtják végre, amelyek teljesen feszültségmentesek,{1}}le vannak választva és megfelelően földeltek. A biztonság a legfontosabb számunkra.

Q: Hogyan állapítható meg, hogy a tekercs deformálódott-e?

V: Összehasonlításon keresztül. Hasonlítsa össze a jelenlegi eredményeket a következőkkel:

Referenciaértékek: Korábbi vizsgálati eredmények ugyanarról a transzformátorról (legjobb módszer).

Testvértekercsek: Ugyanannak a transzformátornak egy másik fázisából származó válasz (pl. A fázis versus B fázis).

A görbe jelentős eltérései, különösen meghatározott frekvenciákon, problémát jeleznek.

Q: Befolyásolja-e a transzformátorolaj hőmérséklete a vizsgálati eredményeket?

V: Igen, különösen alacsonyabb frekvenciákon (általában 1–2 kHz alatt). A mag mágneses tulajdonságai a hőmérséklet függvényében változnak. A vizsgálat során célszerű feljegyezni az olaj hőmérsékletét, különösen, ha az eredményeket különböző hőmérsékleteken mért referenciaértékekkel kell összehasonlítani.

Q: Mennyi ideig tart a teszt?

V: A tapasztalt csapatok számára az előkészítő munka (leválasztás és földelés) a legtöbb időigényes rész. Az összes tekercs tényleges mérése egy tipikus transzformátoron 30-90 percet vesz igénybe.
